Air yang keluar dari ujung gorong-gorong membawa energi. Pada saluran landai dengan aliran tenang, energi itu kecil dan tidak menimbulkan masalah. Namun pada gorong-gorong dengan kemiringan curam atau debit besar, air keluar dengan kecepatan tinggi ke penampang yang tiba-tiba melebar, dan energi yang tidak diredam akan mencari sasaran: tanah di bawah dan di sekitar mulut keluar.
Gerusan di outlet adalah salah satu penyebab kegagalan gorong-gorong yang paling sering kami temui, dan yang paling licik, karena ia bekerja diam-diam di lokasi yang jarang diperiksa. Sebagai fabrikator gorong-gorong baja bergelombang, kami memandang peredam energi bukan sebagai pelengkap opsional, melainkan bagian dari sistem yang menentukan umur struktur.
Bagaimana Gerusan Outlet Menghancurkan Struktur
Prosesnya bertahap dan mengikuti pola yang dapat diprediksi. Air berkecepatan tinggi keluar dari pipa dan menghantam dasar saluran penerima. Bila dasar itu tidak terlindungi, air mengikis tanah tepat di bawah dan sedikit di hilir mulut pipa. Lubang gerusan terbentuk dan membesar seiring waktu.
Seiring lubang membesar, ia merambat mundur ke arah pipa. Pada tahap tertentu, gerusan mencapai tepat di bawah ujung pipa, dan tanah yang menopang ujung itu hilang. Ujung pipa mulai menggantung. Dari sini, dua hal terjadi: ujung pipa dapat patah atau melengkung karena kehilangan tumpuan, dan air kini mengalir di bawah pipa, bukan hanya di dalamnya, mempercepat kehancuran timbunan.
Yang berbahaya, seluruh proses ini dimulai dari lubang kecil di hilir yang tampak tidak penting, dan baru terlihat serius ketika ujung pipa sudah menggantung.
Pilihan Peredam Energi
| Tipe peredam energi | Cara kerja | Cocok untuk |
| Hamparan batu (rip-rap) | Memecah dan memperlambat aliran | Kecepatan sedang, paling umum |
| Kolam olak sederhana | Air menumbuk kolam, energi teredam | Kecepatan sedang sampai tinggi |
| Blok pemecah aliran | Menghadang dan menyebar aliran | Kecepatan tinggi |
| Terjunan bertingkat di hulu | Meredam energi sebelum outlet | Kemiringan sangat curam |
| Perpanjangan apron berlapis | Melindungi zona hantaman | Berbagai kondisi |

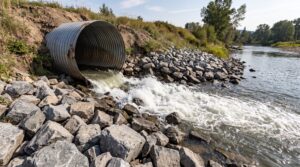

Baris pertama, hamparan batu, adalah solusi paling umum dan paling sering diterapkan setengah hati. Batu yang terlalu kecil akan hanyut terbawa aliran yang seharusnya diredamnya, sehingga perlindungan hilang justru saat paling dibutuhkan. Ukuran batu harus sepadan dengan kecepatan aliran, dan hamparannya harus cukup panjang serta cukup dalam untuk menahan gerusan yang merambat mundur.
Mengenali Kecepatan Aliran yang Bermasalah
Agar keputusan tidak bergantung pada dugaan, ada gunanya memiliki gambaran kasar kapan energi outlet mulai menjadi ancaman. Kerangka berikut adalah penyederhanaan praktis, bukan pengganti perhitungan untuk struktur penting.
| Kecepatan aliran di outlet | Tingkat risiko gerusan | Arah penanganan |
| Di bawah 1,5 m/detik | Rendah | Umumnya cukup pelindung sederhana |
| 1,5 – 3 m/detik | Sedang | Hamparan batu terukur |
| 3 – 4,5 m/detik | Tinggi | Kolam olak atau blok pemecah |
| Di atas 4,5 m/detik | Sangat tinggi | Perlu perencanaan peredam tersendiri |
Perhatikan bahwa kecepatan ini adalah kecepatan air saat meninggalkan pipa, yang bergantung pada kemiringan dan kekasaran, bukan pada kecepatan rata-rata di sepanjang saluran. Sebuah pipa dengan kemiringan curam dapat menghasilkan kecepatan outlet yang jauh lebih tinggi dari yang diperkirakan orang yang hanya melihat saluran penerimanya yang tampak tenang.
Tanda lapangan bahwa energi outlet Anda bermasalah biasanya jelas bila diperhatikan: lubang gerusan yang membesar dari musim ke musim di hilir mulut, batu peredam yang berpindah atau hilang setelah banjir, dan yang paling serius, ujung pipa yang mulai terlihat menggantung. Ketiganya adalah undangan untuk bertindak sebelum, bukan sesudah, kegagalan struktur terjadi.
Prinsip yang Sering Dilanggar
Melindungi terlalu pendek. Perlindungan yang hanya menutup area tepat di mulut pipa tidak cukup. Zona hantaman air berada beberapa meter di hilir, dan gerusan merambat mundur dari sana. Perlindungan harus mencakup zona hantaman, bukan hanya mulut pipa.
Batu terlalu kecil. Batu peredam yang lebih ringan dari daya angkat aliran akan hanyut. Ukuran batu adalah perhitungan, bukan tebakan berdasarkan apa yang tersedia di lokasi.
Mengabaikan tepi dan sisi. Gerusan tidak hanya terjadi di dasar, tetapi juga di tepi hamparan. Bila tepi tidak ditangani, air menggerus di sisi perlindungan dan merambat masuk dari samping.
Menganggap outlet landai pasti aman. Kemiringan pipa yang curam menghasilkan kecepatan tinggi di outlet meski saluran penerimanya landai. Yang menentukan adalah kecepatan air saat keluar, bukan kemiringan tanah di sekitarnya.
Mencegah di Hulu, Bukan Hanya Menambal di Hilir
Pendekatan yang lebih cerdas sering kali adalah mengurangi energi sebelum air mencapai outlet, bukan meredamnya setelah terlanjur cepat. Bila kemiringan pipa dapat dikurangi, atau bila struktur terjunan dapat ditempatkan di hulu, kecepatan di outlet turun dan kebutuhan peredam energi menjadi jauh lebih sederhana.
Di sinilah profil gelombang pada pipa baja memberi keuntungan yang jarang dimanfaatkan: kekasaran dinding memperlambat aliran sepanjang pipa, sehingga air keluar dengan energi lebih rendah dibanding pipa berdinding halus pada kemiringan yang sama. Untuk saluran curam, karakter ini mengurangi beban pada sistem peredam energi di outlet.
| Strategi | Titik penerapan | Efek |
| Kurangi kemiringan pipa | Sepanjang pipa | Kecepatan outlet turun |
| Terjunan bertingkat | Hulu | Energi teredam sebelum outlet |
| Manfaatkan kekasaran dinding | Sepanjang pipa | Aliran lebih lambat alami |
| Peredam di outlet | Hilir mulut | Meredam sisa energi |
Peredam Energi dan Umur Lapisan Pelindung
Ada manfaat peredam energi yang jarang disebut: ia juga melindungi pipa itu sendiri, bukan hanya tanah di sekitarnya. Aliran berkecepatan tinggi yang membawa material padat mengikis zona invert di dekat outlet dengan cepat, karena di sinilah kecepatan dan turbulensi paling besar. Dengan meredam energi, laju abrasi pada bagian ujung pipa ikut berkurang.
Sebaliknya, outlet yang dibiarkan tanpa peredam sering menunjukkan pola kerusakan ganda: gerusan pada tanah di hilir sekaligus abrasi pada beberapa meter terakhir invert pipa. Keduanya berasal dari sumber yang sama, yaitu energi yang tidak dijinakkan.
Karena itu, pada lingkungan berabrasi dengan kecepatan tinggi, keputusan tentang peredam energi sebaiknya diambil bersamaan dengan keputusan tentang perlindungan invert. Pada sebagian kasus, kombinasi peredam energi yang efektif dengan ketebalan plat yang memadai lebih ekonomis dibanding hanya mengandalkan pelapisan tebal yang tetap akan terkikis bila energinya tidak dikurangi. Pilihan yang tepat selalu bergantung pada angka lapangan, dan itulah alasan kami mengajak berdiskusi sebelum spesifikasi dikunci.
Rencanakan Outlet Bersamaan dengan Pipa
Kesalahan paling umum bukan memilih peredam yang salah, melainkan tidak merencanakan outlet sama sekali sampai gerusan mulai terlihat. Pada saat itu, ujung pipa sering sudah mulai menggantung, dan perbaikannya jauh lebih mahal dibanding bila peredam energi dipasang sejak awal.
Sampaikan kemiringan pipa, debit rencana, dan karakter tanah di saluran penerima kepada tim kami, dan kami bantu menentukan perlakuan outlet yang sepadan dengan kecepatan alirannya. Kami memfabrikasi gorong-gorong dengan pilihan ketebalan dan profil yang sesuai, dan menyediakan layanan supervisi untuk memastikan peredam energi terpasang dengan benar.
Untuk tim lapangan yang menangani pemasangan, kami juga menyediakan pelatihan pemasangan yang mencakup penanganan zona outlet. Hubungi tim teknis kami untuk membahas perlindungan outlet proyek Anda sebelum gerusan sempat dimulai.
