Kebutuhan saluran drainase dan perlintasan air pada proyek infrastruktur modern menuntut material yang tidak hanya kokoh, tetapi juga cepat dipasang dan efisien secara logistik. Dalam beberapa dekade terakhir, penggunaan gorong gorong baja bergelombang atau secara teknis dikenal sebagai Corrugated Steel Pipe (CSP) maupun armco telah menjadi pilihan utama para kontraktor dan perencana teknis di Indonesia.
Mulai dari pembangunan jalan tol, perlintasan rel kereta, jembatan bentang pendek, hingga jalur transportasi logistik di area perkebunan kelapa sawit dan pertambangan, pipa baja bergelombang membuktikan kemampuannya sebagai alternatif unggul pengganti beton konvensional.
Berikut ulasan mendalam mengenai apa itu gorong-gorong baja, bagaimana prinsip kerjanya menopang beban berat, varian tipe yang tersedia di pasaran, serta nilai tambah yang ditawarkannya untuk efisiensi proyek konstruksi Anda.
Apa Itu Gorong-Gorong Baja Bergelombang?
Gorong-gorong baja adalah struktur saluran air bawah tanah atau perlintasan yang terbuat dari lembaran pelat baja struktural berkekuatan tarik tinggi. Pelat baja ini diproses melalui tahapan corrugating (pembuatan profil gelombang teratur) serta curving (pembengkokan sesuai radius lengkung tertentu).
Profil gelombang pada permukaan pipa berfungsi melipatgandakan momen inersia penampang baja. Desain mekanis ini membuat pelat baja yang relatif tipis dan ringan memiliki daya dukung beban tekan serta beban lentur yang setara bahkan dalam banyak skenario melampaui kekuatan struktur beton cor masif.
Untuk mencegah reaksi oksidasi dan karat, permukaan gorong-gorong baja dilapisi pelindung anti-korosi standar menggunakan metode pencelupan panas (hot-dip galvanizing). Di samping itu, pengaplikasian lapisan tambahan seperti bitumen (aspal) atau komposit serat sintetis kerap diterapkan untuk menghadapi lingkungan tanah yang asam atau berawa.
Fungsi Teknis Gorong-Gorong Baja dalam Konstruksi
Peran utama gorong-gorong baja tidak terbatas hanya sebagai penyalur debit air limpasan hujan. Karakteristik materialnya yang fleksibel (flexible conduit) memungkinkan struktur ini menjalankan fungsi-fungsi kritis berikut:
- Sistem Drainase Primer Jalan Raya: Mengalirkan air dari parit sisi jalan melewati bawah timbunan perkerasan tanpa mengorbankan kepadatan tanah dasar (subgrade).
- Jembatan Bentang Pendek (Short-Span Bridge): Menjadi struktur jembatan modular pengganti jembatan balok beton untuk lintasan sungai kecil, parit irigasi, atau kanal perkebunan.
- Terowongan Penyeberangan dan Akses Pejalan Kaki (Underpass): Berfungsi sebagai terowongan akses pekerja tambang, lintasan satwa, maupun jalur penyeberangan umum di bawah timbunan jalan tol.
- Pelindung Utilitas Pabrik & Industri: Menjadi selubung pelindung pipa transmisi minyak, jalur kabel tegangan tinggi bawah tanah, maupun sabuk konveyor pertambangan dari tekanan tanah uruk di atasnya.
Dua Tipe Utama Gorong-Gorong Baja Bergelombang
Pemilihan gorong-gorong baja di lapangan biasanya terbagi menjadi dua klasifikasi fabrikasi utama, tergantung pada diameter bentang dan spesifikasi beban yang dirancang:
1. Tipe Dua Tangkup (Nestable Flange E-100)

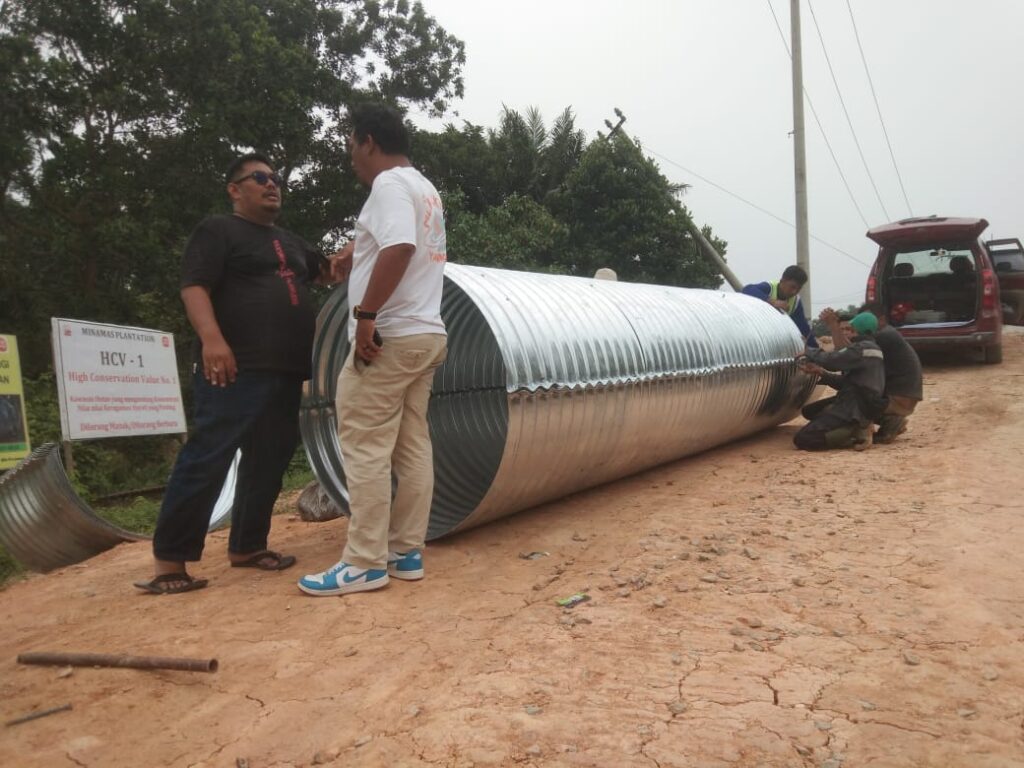

Tipe Nestable Flange E-100 tersusun atas dua bilah pelat baja setengah lingkaran yang memiliki bibir flensa berlubang baut di kedua tepinya. Saat dirakit di lokasi galian, dua segmen setengah lingkaran ini ditangkupkan membentuk silinder penuh, kemudian dikunci menggunakan baut struktural (high-tensile bolts).
- Rentang Diameter: 450 mm hingga 1.800 mm.
- Ketebalan Pelat: 2,0 mm hingga 3,5 mm.
- Aplikasi Ideal: Saluran drainase samping jalan raya (side drain), perlintasan jalan lingkungan, dan gorong-gorong akses perkebunan sawit dengan bentang kecil hingga menengah.
2. Tipe Multi Plate (Multi Plate Pipe & Culvert)
Untuk kebutuhan bentang saluran besar dan beban urukan tinggi, digunakan tipe Multi Plate. Sistem ini terdiri dari lembaran-lembaran pelat baja bergelombang individual yang dirakit segmen demi segmen secara melingkar menggunakan sambungan baut bertingkat (staggered joint).
- Rentang Diameter/Bentang: 1.500 mm hingga lebih dari 8.500 mm.
- Bentuk Struktur: Melingkar penuh (Multi Plate Pipe), pipa tapal kuda (Pipe Arch), lengkungan tapal (Arch), hingga struktur bentang super (Super Span).
- Aplikasi Ideal: Terowongan jalan kendaraan, jembatan saluran air tambang (hauling road culvert), serta kanal banjir debit tinggi.
Perbandingan: Gorong-Gorong Baja vs. Saluran Beton Konvensional
Pemilihan material saluran bawah tanah sering kali mempertimbangkan variabel biaya material dasar, biaya mobilisasi armada, hingga ketersediaan alat berat di lokasi kerja.
| Parameter Teknis & Proyek | Gorong-Gorong Baja (Corrugated Steel Pipe) | Beton Pracetak (Box Culvert / Pipa Beton) |
| Bobot Struktur | Sangat ringan (sekitar 1/10 dari bobot beton setara) | Sangat berat, memerlukan truk angkut tonase tinggi |
| Kemudahan Logistik | Pelat dapat ditumpuk rapat (nestable), hemat ruang kargo kontainer | Membutuhkan armada logistik besar dalam volume terbatas |
| Kecepatan Instalasi | Perakitan modular cepat tanpa proses curing semen | Butuh waktu penyusunan segmen beton yang kaku dan sambungan grout |
| Kebutuhan Alat Berat | Derek kecil atau perakitan manual tenaga kerja untuk tipe kecil | Derek kapasitas besar (crane) wajib ada di lokasi |
| Respon terhadap Pergerakan Tanah | Fleksibel; menyerap settlement dan pergeseran tanah elastis | Kaku (rigid); rentan timbul retak fraktur jika tanah ambles |
| Ketahanan Beban Gempa | Tinggi, struktur menyalurkan tekanan dinamis merata | Rawan pergeseran sambungan segmen dan kebocoran |
5 Keunggulan Utama Gorong-Gorong Baja
Mengapa semakin banyak konsultan dan kontraktor beralih memilih gorong-gorong baja bergelombang untuk proyek strategis mereka? Berikut nilai tambah utamanya:
1. Fleksibilitas Struktur Penahan Beban (Flexible Conduit)
Berbeda dari beton yang bekerja secara kaku, pipa baja bergelombang mentransfer beban timbunan vertikal ke arah luar secara radial ke dalam dinding tanah uruk di sekitarnya. Karakteristik ini membuat pipa baja sangat adaptif saat dipasang di atas tanah lunak, kawasan rawa, maupun wilayah dengan potensi pergerakan tektonik.
2. Efisiensi Logistik Luar Biasa ke Area Pelosok

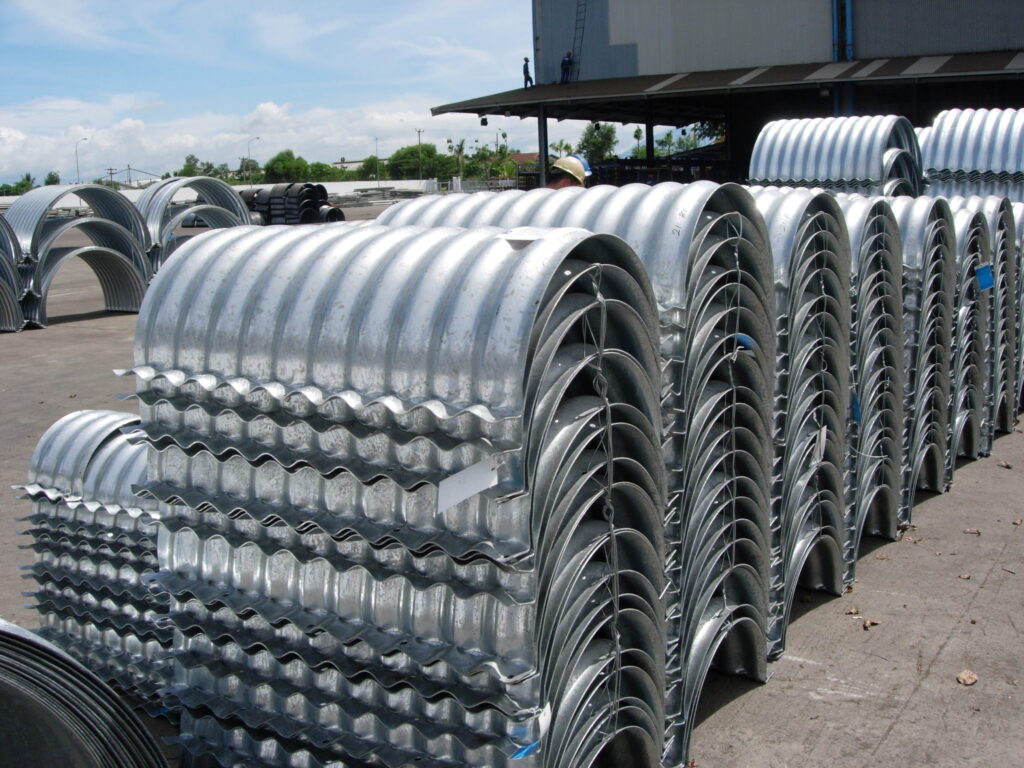

Salah satu kendala utama proyek infrastruktur luar pulau Jawa adalah biaya pengiriman material berat. Pelat gorong-gorong baja belum dirakit dapat ditumpuk bertumpuk (stackable), sehingga satu truk atau kontainer mampu memuat puluhan meter panjang saluran sekaligus. Hal ini memangkas ongkos logistik hingga lebih dari 50%.
3. Kecepatan Pemasangan Tanpa Menunggu Waktu Kering
Proses instalasi tidak melibatkan pengecoran basah yang memerlukan masa pengerasan (curing time) hingga 28 hari. Segera setelah pelat selesai dirakit dan prosedur pemadatan tanah uruk (backfilling) selesai dilakukan sesuai standar perlapisan, jalur jalan di atas gorong-gorong dapat langsung dilalui kendaraan berat proyek.
4. Perlindungan Korosi Jangka Panjang
Dengan ketebalan lapisan galvanis yang memenuhi standar internasional ASTM A123 / SNI, gorong-gorong baja terlindungi dari degradasi korosi elektrokimia dengan usia pakai desain mencapai 25 hingga 50 tahun lebih, tergantung kondisi pH tanah dan tingkat keasaman air limpasan.
5. Ramah Lingkungan dan Bernilai Residu Tinggi
Baja merupakan material konstruksi yang dapat didaur ulang seutuhnya (100% recyclable) tanpa kehilangan integritas strukturalnya. Di samping itu, minimnya proses penggalian dasar tanah masif turut meminimalkan gangguan lingkungan ekologis setempat.
Tahapan Dasar Instalasi yang Tepat
Keberhasilan daya dukung gorong-gorong baja bertumpu pada interaksi tanah dan struktur baja (soil-steel structure interaction). Karena itu, pelaksanaan pekerjaan harus memperhatikan panduan teknis instalasi gorong-gorong baja secara disiplin[cite: 3]:
- Persiapan Dasar Parit (Bedding): Dasar parit harus digali rata dan dilapisi material berbutir granular yang dipadatkan dengan baik setebal minimal 10–15 cm[cite: 3].

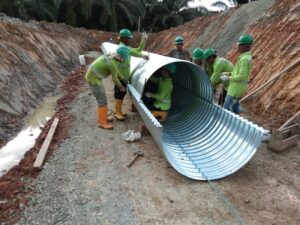

- Perakitan Pelat Baja: Perakitan dilakukan dari bagian hilir ke arah hulu, memastikan tumpang tindih pelat (plate overlap) berada pada posisi yang searah dengan aliran air.
- Pengencangan Baut Berkala: Baut diikat merata menggunakan kunci momen (torque wrench) dengan batas torsi pengencangan yang dianjurkan pabrik.
- Penimbunan dan Pemadatan (Backfilling): Penimbunan dilakukan bertahap lapis demi lapis (maksimal ketebalan 15–20 cm per lapis) secara simetris di kedua sisi pipa, menggunakan alat pemadat mekanis (tamper / baby roller) hingga mencapai kepadatan optimum.
Dapatkan Suplai Gorong-Gorong Baja Standar Proyek Nasional
Memilih spesifikasi material drainase yang tepat sejak awal perencanaan desain menghindarkan proyek Anda dari risiko kegagalan struktur, kebocoran tanah timbunan, serta pembengkakan anggaran akibat keterlambatan pengiriman.
Sebagai pabrikator dan distributor baja infrastruktur tepercaya di Indonesia, PT Primari Inrahm Utama siap menyuplai berbagai tipe gorong-gorong baja bergelombang (corrugated steel pipe), guard rail, jembatan baja, serta komponen penunjang drainase dengan standar mutu teruji[cite: 1, 4, 5].
Jelajahi portofolio lengkap melalui katalog lini produk PT Primari Inrahm Utama[cite: 1] atau hubungi tim teknis kami untuk konsultasi dimensi, perhitungan beban gandar, dan penawaran harga pengadaan terbaik untuk seluruh wilayah Indonesia.
