Di ruang gambar, gorong-gorong hampir selalu digambar tegak lurus terhadap sumbu jalan. Garis yang rapi, sudut sembilan puluh derajat, panjang pipa paling pendek. Sayangnya, sungai dan saluran alam tidak membaca gambar rencana. Mereka mengalir mengikuti kontur tanah, dan sering kali arah alirannya membentuk sudut miring terhadap jalan yang akan dilintasinya.
Di sinilah muncul keputusan yang sering diambil secara keliru: memaksa gorong-gorong tetap tegak lurus demi kerapian, atau mengikuti arah aliran alami dengan konsekuensi pipa yang lebih panjang. Sebagai fabrikator gorong-gorong baja bergelombang, kami cukup sering menemukan bahwa keputusan desain Gorong-Gorong Baja Menyilang Jalan ini diambil tanpa memahami konsekuensi hidroliknya, dan artikel ini membahasnya.
Dua Pilihan Gorong-Gorong Baja Menyilang Jalan, Dua Konsekuensi
Ketika arah aliran miring terhadap jalan, ada dua cara memasang Gorong-Gorong Baja Menyilang Jalan.

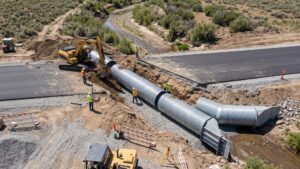

Mengikuti arah aliran (skewed). Pipa dipasang mengikuti garis aliran alami, membentuk sudut miring terhadap jalan. Air masuk dan keluar dengan mulus, tetapi pipa menjadi lebih panjang karena harus menyeberang jalan secara diagonal.
Tegak lurus jalan. Pipa dipasang tegak lurus, panjangnya minimum, tetapi air harus dibelokkan di kedua ujung untuk masuk dan keluar. Belokan ini menciptakan turbulensi, mengurangi efisiensi masuknya air, dan menjadi titik pengendapan sedimen.
| Aspek | Mengikuti aliran (skewed) | Tegak lurus jalan |
| Panjang pipa | Lebih panjang | Minimum |
| Efisiensi masuk air | Tinggi, aliran mulus | Berkurang karena belokan |
| Risiko pengendapan di mulut | Rendah | Tinggi di titik belokan |
| Gerusan pada timbunan | Rendah | Lebih tinggi di sisi belokan |
| Kerumitan bangunan ujung | Sedang | Tinggi, perlu pengarah aliran |
| Biaya material pipa | Lebih besar | Lebih kecil |
Perhatikan bahwa penghematan panjang pipa Gorong-Gorong Baja Menyilang Jalan pada pilihan tegak lurus sering dikompensasi oleh kerumitan bangunan ujung yang lebih tinggi. Belokan tajam di mulut memerlukan struktur pengarah yang kokoh, dan tanpa itu, air akan menggerus timbunan di sisi luar belokan. Penghematan di satu pos berpindah menjadi biaya di pos lain.
Mengapa Belokan Tajam Berbahaya
Air yang dipaksa membelok tajam berperilaku seperti kendaraan yang menikung terlalu cepat: ia cenderung terlempar ke sisi luar tikungan. Di Gorong-Gorong Baja Menyilang Jalan, hal ini berarti aliran menekan salah satu sisi timbunan lebih keras dari sisi lainnya. Pada debit tinggi, tekanan tidak seimbang ini menggerus timbunan di sisi luar belokan, tepat di zona yang seharusnya menopang jalan.
Selain itu, belokan menciptakan zona aliran lambat di sisi dalam tikungan, tempat sedimen mengendap. Jadi belokan tajam pada Gorong-Gorong Baja Menyilang Jalan menghadirkan dua masalah sekaligus di lokasi yang berdekatan: gerusan di satu sisi, pengendapan di sisi lain.
Panduan Memilih
| Kondisi | Rekomendasi umum |
| Sudut kemiringan aliran kecil | Boleh dipaksa tegak lurus dengan pengarah sederhana |
| Sudut kemiringan aliran besar | Ikuti arah aliran, pasang skewed |
| Debit tinggi, aliran deras | Ikuti arah aliran untuk hindari gerusan belokan |
| Ruang terbatas, timbunan tinggi | Perlu kajian khusus, jangan asal tegak lurus |
| Aliran membawa banyak sedimen | Hindari belokan, ikuti aliran |
Prinsip umumnya sederhana: semakin besar sudut kemiringan aliran dan semakin deras alirannya, semakin kuat alasan untuk mengikuti arah aliran alami meski pipanya lebih panjang. Kerapian gambar bukan alasan yang cukup untuk melawan arah air.
Sudut Miring Juga Mempengaruhi Beban Struktur
Selain hidrolika, desain Gorong-Gorong Baja Menyilang Jalan dengan sudut miring mengubah cara beban lalu lintas mencapai pipa. Pada gorong-gorong tegak lurus, roda kendaraan melintasi pipa dalam garis pendek dan cepat. Pada gorong-gorong yang dipasang sangat miring, jejak roda berada di atas pipa untuk rentang yang lebih panjang, dan distribusi bebannya menjadi tidak simetris terhadap sumbu pipa.
Untuk sudut kemiringan yang moderat, perbedaan ini kecil dan tidak mengubah pilihan ketebalan plat. Namun pada sudut yang sangat miring dengan timbunan tipis, perbedaan ini pantas diperhitungkan, karena bagian pipa yang menerima beban roda lebih lama dapat mengalami tegangan yang berbeda dari asumsi desain tegak lurus.
Konsekuensi praktisnya sederhana: pada persilangan yang sangat miring dengan timbunan rendah dan lalu lintas berat, keputusan sudut pemasangan sebaiknya tidak diambil hanya berdasarkan pertimbangan hidrolika, tetapi juga dengan menyertakan pertimbangan beban. Ini adalah salah satu situasi ketika berdiskusi dengan tim teknis di tahap perencanaan menghemat perbaikan yang jauh lebih mahal di kemudian hari.
Konsekuensi bagi Fabrikasi
Struktur Gorong-Gorong Baja Menyilang Jalan yang dipasang miring menuntut perhatian khusus pada pemotongan ujung. Ujung pipa yang bertemu lereng timbunan pada sudut miring memerlukan potongan yang tidak tegak lurus terhadap sumbu pipa, melainkan mengikuti bidang lereng sekaligus sudut kemiringannya. Potongan semacam ini jauh lebih mudah, presisi, dan rapi dikerjakan di pabrik dibanding dipaksakan di lapangan dengan alat pemotong seadanya.
Inilah salah satu keunggulan memesan dari fabrikator Gorong-Gorong Baja Menyilang Jalan: geometri yang rumit diselesaikan sekali di pabrik, bukan diperbaiki berulang di lokasi. Rangkaian produk gorong-gorong dan struktur baja kami mencakup pemotongan dan penyesuaian sesuai kondisi lapangan yang disampaikan pada tahap pemesanan.
Kesalahan yang Sering Terjadi pada Gorong-Gorong Baja Menyilang Jalan
Menggambar tegak lurus, memasang miring, tanpa menghitung ulang. Gambar dan lapangan tidak cocok, dan panjang pipa yang dipesan tidak sesuai kebutuhan sebenarnya.
Memaksa belokan tajam tanpa struktur pengarah. Air menggerus timbunan di sisi luar belokan, dan jalan mulai ambles di tepi.
Mengabaikan pengendapan di sisi dalam belokan. Sedimen menumpuk, kapasitas berkurang, dan pembersihan menjadi pekerjaan rutin yang tidak pernah direncanakan.
Memotong ujung miring di lapangan tanpa alat memadai. Hasil potongan tidak rapi, ujung penyok, dan lapisan galvanis rusak di zona yang paling sulit diperbaiki.
Perbandingan dengan Solusi Bentang Terbuka
Ada satu ambang yang perlu dijaga dalam benak perencana. Ketika sudut kemiringan aliran sangat besar dan lebar jalan cukup lebar, panjang pipa diagonal yang dibutuhkan bisa membengkak jauh. Pada titik tertentu, memaksa aliran miring lewat gorong-gorong terpendam menjadi kurang ekonomis dibanding menyeberangkan jalan di atas aliran dengan struktur bentang terbuka.
Untuk aliran besar yang menyilang tajam, opsi jembatan baja atau struktur pelengkung berbentang lebar kadang lebih masuk akal, karena struktur ini tidak memaksa air masuk ke penampang tertutup dan tidak sensitif terhadap sudut aliran. Air dibiarkan mengalir dalam alurnya yang alami, dan jalan menyeberang di atasnya.
Sekali lagi, yang keliru bukan memilih salah satu, melainkan tidak pernah membandingkan. Perbandingan sederhana antara total panjang pipa diagonal dan biaya struktur bentang terbuka, dilakukan di tahap perencanaan, sering mengungkap pilihan yang lebih murah sekaligus lebih andal daripada yang semula diasumsikan.
Sampaikan Geometri Sebenarnya, Bukan Geometri Ideal
Ketika Anda memesan Gorong-Gorong Baja Menyilang Jalan untuk persilangan yang miring, sampaikan sudut sebenarnya antara arah aliran dan sumbu jalan, lebar jalan, serta kemiringan lereng timbunan. Dengan data itu, tim kami dapat menentukan panjang pipa yang benar dan sudut potong ujung yang sesuai sejak di pabrik.
Kami juga menyediakan layanan supervisi untuk memastikan pemasangan miring dilakukan dengan pengarah aliran yang benar di lapangan. Hubungi tim teknis kami untuk membahas geometri persilangan proyek Anda sebelum pipa dipesan.
