Ketika anggaran proyek mulai ketat, ada satu item yang hampir selalu menjadi korban pertama: bangunan ujung gorong-gorong. pipanya tetap dibeli sesuai spesifikasi, timbunannya tetap dipadatkan, tetapi headwall gorong-gorong baja, struktur sayap, dan lantai peredam sering kali diubah keputusannya menjadi ‘nanti saja bila ada dana’.
Keputusan itu tampak masuk akal karena bangunan ujung tidak mengalirkan air. Ia hanya berdiri di kedua ujung. Namun pengalaman kami memasok gorong-gorong baja bergelombang ke berbagai proyek infrastruktur menunjukkan pola yang konsisten: kerusakan gorong-gorong paling sering dimulai dari ujungnya, bukan dari tengahnya.
Empat Pekerjaan yang Dilakukan Bangunan Ujung
Menahan timbunan. Tanpa penahan, timbunan di sekitar mulut pipa akan longsor sedikit demi sedikit setiap kali hujan turun. Yang hilang bukan sekadar tanah, melainkan tanah penopang yang memberi tekanan pasif pada struktur fleksibel.
Meningkatkan efisiensi masuknya air. Bentuk mulut menentukan berapa banyak air yang benar-benar bisa masuk. Pada gorong-gorong yang dikendalikan oleh kondisi inlet, memperbaiki bentuk mulut dapat menambah kapasitas tanpa mengganti pipa sama sekali.
Mencegah gerusan di sisi keluaran. Air yang keluar dari pipa membawa energi. Bila energi itu tidak diredam, ia akan menggerus tanah di bawah dan di sekitar mulut keluar, dan pipa akan menggantung.
Melindungi ujung pipa dari benturan. Ujung yang terekspos rentan terhadap sampah hanyut, kayu gelondongan, dan alat berat yang lewat terlalu dekat.
Membandingkan Pilihan Desain Headwall Gorong-Gorong Baja dan Struktur Ujung Lainnya
| Tipe ujung | Biaya relatif | Efisiensi masuk air | Ketahanan gerusan | Cocok untuk |

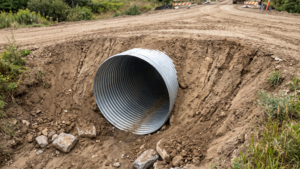

| Ujung menonjol tanpa perlakuan | Paling murah | Rendah | Rendah | Saluran kecil, aliran tenang |
| Ujung dipotong miring mengikuti lereng | Rendah | Sedang | Sedang | Timbunan jalan biasa |
| Headwall beton tanpa sayap | Sedang | Sedang – tinggi | Sedang | Saluran umum |
| Headwall dengan sayap dan apron | Tinggi | Tinggi | Tinggi | Aliran deras, timbunan tinggi |
| Ujung dengan penahan gerusan berbatu | Sedang | — | Tinggi | Sisi keluaran di tanah mudah tergerus |
Perhatikan bahwa lompatan biaya terbesar terjadi pada baris terakhir tabel, sementara lompatan manfaat terbesar sering terjadi pada baris kedua. Memotong ujung pipa mengikuti kemiringan lereng adalah pekerjaan sederhana dan murah, tetapi memberi perbaikan nyata dibanding membiarkan ujung menonjol begitu saja.
Sisi Masuk dan Sisi Keluar Memiliki Masalah Berbeda
Kesalahan yang sering terjadi adalah memperlakukan kedua ujung secara identik. Padahal keduanya menghadapi fisika yang berbeda.
Di sisi masuk, musuh utamanya adalah penyumbatan dan turbulensi. Air melambat, sampah dan sedimen mengendap. Perhatian sebaiknya diarahkan pada bentuk mulut yang mengarahkan aliran secara mulus, ruang untuk pengendapan sedimen sebelum mulut pipa, dan akses agar pembersihan dapat dilakukan tanpa alat berat.
Di sisi keluar, musuh utamanya adalah energi. Air keluar dengan kecepatan tinggi ke penampang yang tiba-tiba melebar. Perhatian diarahkan pada peredaman energi, perlindungan dasar saluran penerima, dan pencegahan gerusan balik yang perlahan menggerogoti tanah di bawah ujung pipa.
Bila anggaran hanya cukup untuk memperkuat satu sisi, dalam banyak kasus sisi keluar adalah pilihan yang lebih mendesak. Penyumbatan di sisi masuk masih dapat diatasi dengan pemeliharaan rutin. Gerusan di sisi keluar bekerja diam-diam dan hasil akhirnya adalah kegagalan struktur.
Tanda-Tanda Ujung Bermasalah
| Gejala yang terlihat | Kemungkinan penyebab | Tindakan |
| Lubang di tanah dekat mulut pipa | Air merembes di luar pipa, tanah terbawa | Periksa segera, ada rongga di bawah |
| Ujung pipa mulai menggantung | Gerusan di bawah ujung | Perbaiki apron dan peredam energi |
| Longsoran kecil berulang di lereng | Timbunan tidak tertahan | Perlu evaluasi pemasangan headwall gorong-gorong baja atau penahan lereng |
| Sedimen menumpuk tebal di dalam pipa | Kecepatan terlalu rendah, penyumbatan inlet | Bersihkan, tinjau kemiringan |
| Ujung penyok terkena alat berat | Tidak ada pelindung ujung | Perbaiki, pasang penahan fisik |
Baris pertama layak menjadi perhatian khusus. Lubang kecil di tanah dekat mulut pipa bukan masalah kosmetik. Ia adalah bukti bahwa air sedang mengalir di luar pipa, bukan di dalamnya, dan bahwa material di sekitar pipa sedang berpindah tempat. Struktur di atasnya kehilangan tumpuan tanpa memberi tanda apa pun di permukaan.
Desain Headwall Gorong-Gorong Baja yang Baik Dapat Menghemat Diameter
Ada argumen yang jarang dipakai dalam rapat anggaran, padahal cukup kuat: pada gorong-gorong yang dikendalikan kondisi inlet, mulut yang dirancang baik dapat mengalirkan debit yang sama dengan diameter lebih kecil. Dengan kata lain, biaya bangunan ujung sebagian dapat dikembalikan melalui penghematan diameter pipa.
Perbandingan yang jujur bukan “pipa saja” lawan “pipa plus headwall”, melainkan “pipa besar tanpa bangunan ujung” lawan “pipa lebih kecil dengan desain headwall gorong-gorong baja yang benar”. Hasilnya sering mengejutkan pihak yang semula menganggap bangunan ujung sebagai pemborosan.
Ketika Ujung Menjadi Urusan Struktur, Bukan Drainase
Pada bukaan berukuran besar pada headwall gorong-gorong baja, terutama struktur multi plate dengan bentang lebar, bangunan ujung berubah peran. Ia bukan lagi sekadar pelengkap drainase, melainkan bagian dari sistem struktur itu sendiri. Sayap penahan menjaga timbunan di kedua sisi bukaan agar tetap memberi kekangan, dan tanpa kekangan itu, bentang lebar akan berdeformasi lebih besar dari yang diperkirakan.
Di titik ini, perencana perlu jujur menilai batas ekonomis. Ketika bukaan yang dibutuhkan terus membesar dan pekerjaan pembuatan headwall gorong-gorong baja menjadi semakin masif, ada ambang di mana solusi jembatan baja menjadi lebih masuk akal secara biaya maupun pelaksanaan dibanding memaksakan struktur terpendam. Ambang itu berbeda untuk setiap lokasi, bergantung pada tinggi timbunan, kondisi tanah dasar, dan ketersediaan alat berat.
Yang keliru bukan memilih salah satu headwall gorong-gorong baja, melainkan tidak pernah membandingkan keduanya. Banyak proyek langsung mengunci satu solusi sejak halaman pertama dokumen perencanaan, lalu menghabiskan sisa anggaran untuk menambal konsekuensi pilihan itu. Perbandingan sederhana di tahap awal, ketika belum ada yang dituangkan ke dalam beton, adalah investasi paling murah yang dapat dilakukan sebuah proyek.
Rencanakan Headwall Gorong-Gorong Baja Anda Sejak Awal
Kami memfabrikasi gorong-gorong baja bergelombang, termasuk pemotongan ujung headwall gorong-gorong baja sesuai kemiringan lereng, dan menyediakan rangkaian produk baja infrastruktur untuk kebutuhan pengendalian aliran lainnya. Detail seperti sudut potong ujung jauh lebih murah dikerjakan di pabrik dibanding dipaksakan di lapangan dengan alat seadanya.
Kami juga menyediakan layanan supervisi untuk memastikan detail ujung terpasang sesuai rencana. Sampaikan kondisi lereng, kemiringan, dan karakter aliran di lokasi Anda kepada tim kami, dan kami bantu menentukan perlakuan ujung yang sepadan dengan risikonya.
