Pipa HDPE Profiled Wall · Culvert HDPE
Gorong-Gorong HDPE Profiled Wall, Ringan dan Tidak Berkarat
PT Primari Inrahm Utama menyediakan gorong-gorong HDPE berdinding profil (profiled wall) untuk drainase jalan, saluran air hujan, dan irigasi. Tersedia Class C500 dan Class C1000 dengan diameter 300 mm hingga 2.500 mm dan panjang hingga 15 m per batang.
Untuk konsultasi teknis atau permintaan penawaran harga gorong-gorong HDPE, hubungi tim kami melalui WhatsApp, email, atau formulir penawaran.
Minta Penawaran Gorong-Gorong HDPE
Class C500 · Class C1000
Gorong-Gorong HDPE Diameter 300–2.500 mm, Panjang hingga 15 m

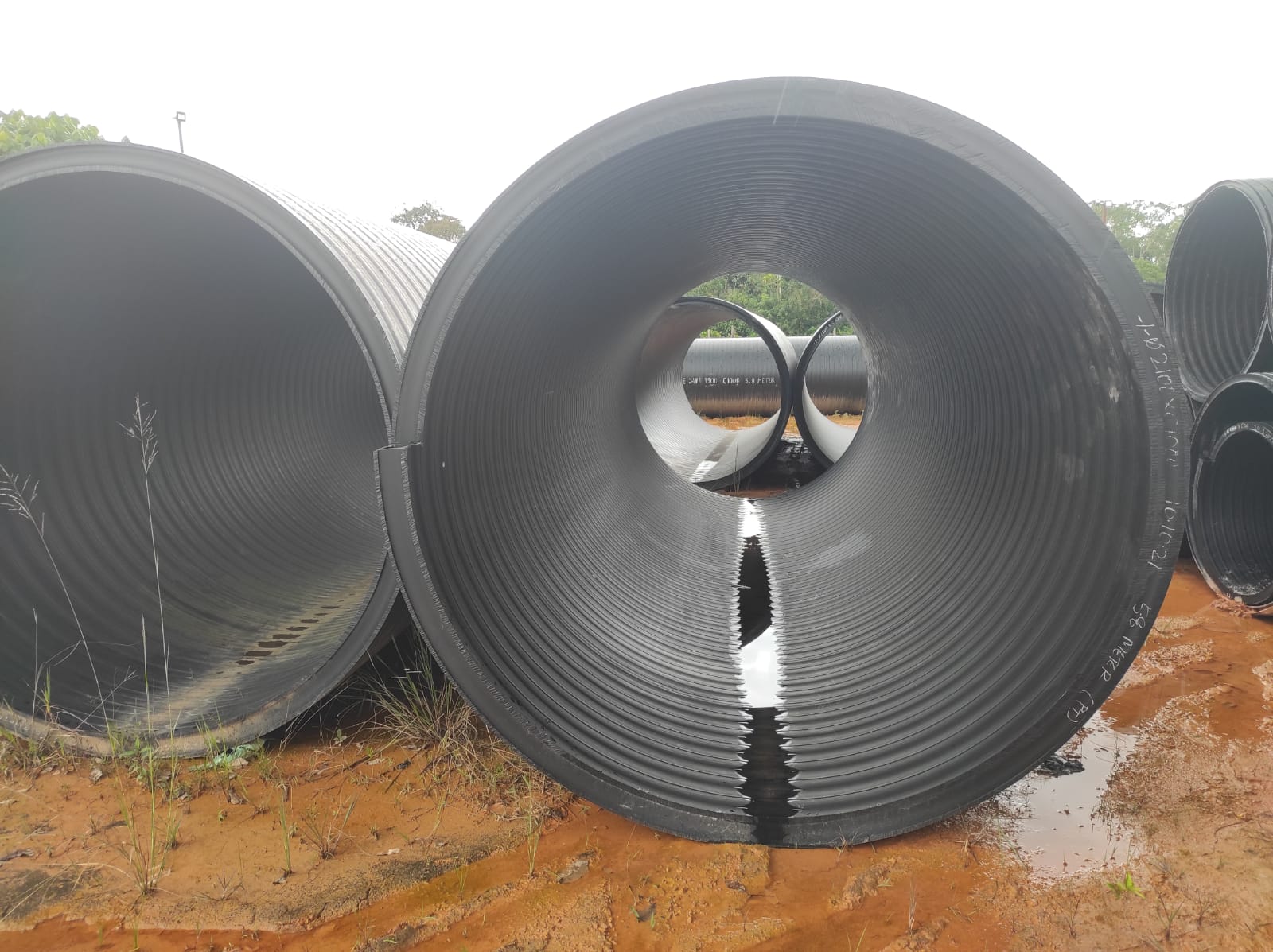

Gorong-gorong HDPE adalah pipa dari bahan high-density polyethylene dengan dinding berprofil: rusuk spiral di sisi luar dan permukaan yang halus di sisi dalam. Pipa ini digunakan untuk aliran gravitasi atau bertekanan rendah di bawah tanah, seperti jaringan drainase tertutup, saluran air hujan, dan gorong-gorong pada pekerjaan jalan.
Produk tersedia dalam dua kelas. Class C500 mengacu pada DIN 16961 Seri 2 dengan diameter 300 mm sampai 1.800 mm, sedangkan Class C1000 mengacu pada DIN 16961 Seri 3 dengan diameter 300 mm sampai 2.500 mm. Keduanya diproduksi di pabrik dalam batang panjang hingga 15 m, sehingga jumlah sambungan di lapangan lebih sedikit.
Kirimkan diameter, panjang, dan lokasi proyek Anda. Tim kami akan membantu menentukan kelas pipa serta jenis sambungan yang sesuai, lalu menyiapkan penawarannya.
300–2.500 mm
Rentang diameter nominal, Class C500 dan Class C1000
Hingga 15 m
Panjang per batang pipa, sehingga jumlah sambungan lebih sedikit
DIN 16961
Standar pipa termoplastik berdinding profil dengan permukaan dalam halus
Penutup min. 300 mm
Tebal timbunan minimum untuk beban lalu lintas, bergantung pada mutu timbunan dan pemadatan
Apa Itu Gorong-Gorong HDPE?
Gorong-gorong HDPE adalah pipa plastik berdinding profil yang ditanam di dalam timbunan untuk mengalirkan air di bawah jalan, lahan, atau kawasan. Bahan HDPE bersifat lentur, sehingga pipa dapat melendut saat menerima beban tanpa retak atau pecah. Kinerjanya di lapangan sangat dipengaruhi oleh mutu timbunan dan pemadatan di sekeliling pipa.
Pipa HDPE profiled wall umum digunakan untuk:
- Gorong-gorong: saluran melintang di bawah badan jalan.
- Saluran air hujan: storm drain di kawasan perkotaan dan permukiman.
- Drainase tertutup: jaringan saluran bawah tanah pada pekerjaan jalan dan infrastruktur.
- Irigasi: pipa pembawa air di sektor pertanian.
- Perkebunan: perlintasan parit dan tata air di jalan kebun.
Dalam dokumen proyek, produk ini juga ditulis sebagai profiled wall HDPE pipe, pipa HDPE spiral, atau culvert HDPE. Untuk diameter di atas 2.500 mm, bentang lebar, atau struktur seperti underpass, pertimbangkan gorong-gorong baja yang tersedia hingga diameter 8.550 mm.
Kelas dan Ukuran Gorong-Gorong HDPE
Gorong-gorong HDPE tersedia dalam dua kelas dengan pilihan diameter, bentuk ujung, dan metode sambungan yang dapat disesuaikan dengan kebutuhan proyek. Pipa dikirim dalam bentuk batang utuh dengan panjang hingga 15 m.
| Parameter | Class C500 | Class C1000 |
|---|---|---|
| Standar acuan | DIN 16961 Seri 2 | DIN 16961 Seri 3 |
| Diameter nominal | 300–1.800 mm | 300–2.500 mm |
| Jumlah ukuran | 8 ukuran | 10 ukuran |
| Panjang pipa | Hingga 15 m | Hingga 15 m |
| Dinding pipa | Berprofil dengan rusuk spiral, permukaan dalam halus | Berprofil dengan rusuk spiral, permukaan dalam halus |
| Bentuk ujung | Socket-spigot atau plain ends | Socket-spigot atau plain ends |
| Metode sambungan | Snap-on, rubber seal, atau las | Snap-on, rubber seal, atau las |
Diameter yang Tersedia
Class C500 tersedia dalam delapan ukuran diameter, sedangkan Class C1000 menambahkan dua ukuran besar, yaitu 2.100 mm dan 2.500 mm. Panjang pipa (L) dapat mencapai 15 m per batang.
| Diameter nominal D (mm) | Class C500 (DIN 16961 Seri 2) | Class C1000 (DIN 16961 Seri 3) |
|---|---|---|
| 300 | Tersedia | Tersedia |
| 450 | Tersedia | Tersedia |
| 600 | Tersedia | Tersedia |
| 750 | Tersedia | Tersedia |
| 900 | Tersedia | Tersedia |
| 1.200 | Tersedia | Tersedia |
| 1.500 | Tersedia | Tersedia |
| 1.800 | Tersedia | Tersedia |
| 2.100 | – | Tersedia |
| 2.500 | – | Tersedia |
Bentuk Ujung Pipa
Pipa dapat dipesan dengan dua bentuk ujung. Pemilihannya mengikuti metode sambungan yang direncanakan.
| Bentuk ujung | Keterangan |
|---|---|
| Socket-spigot ends | Satu ujung berbentuk soket dan ujung lainnya spigot, sehingga batang pipa dapat disambung satu sama lain |
| Plain ends | Kedua ujung pipa rata tanpa soket |
Notasi Dimensi Profil Dinding
| Notasi | Keterangan |
|---|---|
| a | Jarak antarprofil (profile distance) |
| s1 | Tebal dinding dalam (inner wall thickness) |
| h | Tinggi total profil (total profile height) |
| D | Diameter pipa |
| L | Panjang pipa |
Nilai dimensi profil untuk setiap diameter dan kelas dapat diminta melalui tim teknis kami.
Metode Sambungan
Pipa dengan ujung socket-spigot dapat disambung dengan salah satu dari tiga metode berikut. Permukaan sambungan dikerjakan dengan mesin di pabrik agar soket dan spigot terpasang rapat dan konsisten.
| Metode sambungan | Keterangan |
|---|---|
| Snap-on joint | Spigot dikunci ke dalam soket dengan sistem snap-on |
| Rubber seal joint | Kedap air, menggunakan karet perapat. Tersedia untuk diameter 900 mm dan lebih kecil |
| Weld joint | Kedap air. Pengelasan dilakukan oleh personel terlatih dan berkualifikasi |
Penanganan dan Pemasangan
Pemasangan mengacu pada ASTM D2321, standar pemasangan pipa termoplastik di bawah tanah untuk saluran pembuangan dan aliran gravitasi. Bergantung pada mutu timbunan dan pemadatan, pipa dapat menahan beban lalu lintas dengan tebal penutup minimum 300 mm, dan dapat ditanam pada kedalaman lebih dari 10 m.
| Bagian galian | Keterangan |
|---|---|
| Foundation (tanah dasar) | Tanah dasar galian yang menopang seluruh susunan di atasnya |
| Bedding (alas) | Lapisan alas tempat pipa diletakkan |
| Haunching | Timbunan di sisi bawah pipa, di atas lapisan alas |
| Initial backfill (timbunan awal) | Timbunan di sekeliling pipa sampai di atas puncak pipa |
| Final backfill (timbunan akhir) | Timbunan di atas timbunan awal sampai muka tanah |
| Burial depth (kedalaman tanam) | Kedalaman pipa diukur dari muka tanah |
Pipa HDPE tidak memerlukan tiang pancang, dan alas dari agregat serta pasir umumnya sudah memadai. Tim teknis kami dapat membantu mencocokkan kelas pipa dan metode sambungan dengan tinggi timbunan serta beban rencana proyek Anda.
Cara Memilih Kelas dan Diameter Gorong-Gorong HDPE
Urutan berikut adalah acuan praktis yang biasa kami pakai saat membantu kontraktor dan konsultan menyusun kebutuhan. Keputusan akhir tetap mengikuti perhitungan perencana proyek.
- Tentukan kapasitas alir. Debit rencana menentukan luas penampang yang dibutuhkan, lalu diterjemahkan menjadi diameter pipa.
- Periksa tinggi timbunan dan beban. Tinggi tanah di atas pipa dan beban lalu lintas menjadi dasar perencana menetapkan kelas pipa, C500 atau C1000.
- Tentukan kebutuhan kedap air. Sambungan rubber seal dan las bersifat kedap air. Rubber seal tersedia untuk diameter 900 mm dan lebih kecil.
- Kenali lingkungannya. HDPE tidak berkarat, tahan terhadap pH tanah yang ekstrem, dan tahan abrasi aliran. Sifat ini layak dipertimbangkan untuk tanah asam, gambut, atau aliran berlumpur.
- Rencanakan logistik. Panjang batang hingga 15 m mengurangi jumlah sambungan, tetapi perlu disesuaikan dengan akses jalan dan alat angkut. Pipa berbeda diameter dapat disarangkan untuk menghemat ruang angkut.
Data untuk Permintaan Penawaran
- Kelas pipa (C500 atau C1000)
- Diameter nominal
- Panjang total dan panjang per batang
- Jenis sambungan, atau tinggi timbunan dan beban rencana
- Lokasi proyek dan jadwal kebutuhan
Spesifikasi Gorong-Gorong HDPE
Ringkasan berikut disusun dari brosur produk. Dimensi profil dan data teknis per diameter dapat diminta melalui tim kami.
| Parameter | Keterangan |
|---|---|
| Material | High-density polyethylene (HDPE) |
| Konstruksi dinding | Dinding berprofil dengan rusuk spiral di sisi luar dan permukaan dalam halus |
| Standar produk | DIN 16961-2:2018-08 |
| Kelas | C500 (DIN 16961 Seri 2) dan C1000 (DIN 16961 Seri 3) |
| Diameter nominal | 300–2.500 mm |
| Panjang pipa | Hingga 15 m |
| Bentuk ujung | Socket-spigot atau plain ends |
| Metode sambungan | Snap-on, rubber seal, atau las |
| Jenis aliran | Gravitasi atau bertekanan rendah, di bawah tanah |
| Standar pemasangan | ASTM D2321 |
Bahan HDPE tidak berkarat dan tahan terhadap kondisi pH tanah yang ekstrem. Bahan ini juga tahan terhadap abrasi aliran, sehingga sesuai untuk menyalurkan aliran berlumpur (slurry).
Di antara bahan pipa seperti baja dan beton, HDPE adalah yang paling ringan. Pipa mudah diangkut, ditangani, dan dipasang, dan pipa dengan diameter berbeda dapat disarangkan untuk memaksimalkan muatan.
Kendali mutu
Setiap pipa diproduksi dalam kondisi terkendali dan melalui pemeriksaan mutu, sehingga kualitas produk konsisten.
Standar dan Sertifikasi
Klaim mutu baru berarti jika dapat diperiksa. Berikut standar yang menjadi acuan produk dan pemasangan gorong-gorong HDPE.
DIN 16961-2:2018-08
Standar produk untuk pipa termoplastik berdinding profil dengan permukaan dalam halus. Gorong-gorong HDPE ini tersertifikasi terhadap standar tersebut oleh lembaga sertifikasi independen.
DIN 16961 Seri 2
Acuan untuk Class C500, tersedia pada diameter 300 mm sampai 1.800 mm.
DIN 16961 Seri 3
Acuan untuk Class C1000, tersedia pada diameter 300 mm sampai 2.500 mm.
ASTM D2321
Standar pemasangan pipa termoplastik di bawah tanah untuk saluran pembuangan dan aplikasi aliran gravitasi lainnya.
Salinan dokumen sertifikat produk dapat diminta bersama dokumen penawaran.
Keunggulan Gorong-Gorong HDPE
Dibandingkan pipa baja dan beton, HDPE adalah bahan yang paling ringan sehingga pengangkutan dan pemasangannya lebih mudah. Bahannya lentur, tidak berkarat, dan tahan abrasi, sementara produksi dalam batang panjang mengurangi jumlah sambungan di lapangan.
Sifat Material
- Lentur: dapat melendut saat menerima beban tanpa retak atau pecah
- Paling ringan dibandingkan pipa baja dan beton
- Tahan abrasi aliran, sesuai untuk aliran berlumpur
- Tidak berkarat dan tahan terhadap pH tanah yang ekstrem
Produksi dan Sambungan
- Diproduksi di pabrik dalam batang panjang hingga 15 m
- Setiap pipa melalui pemeriksaan mutu
- Permukaan sambungan dikerjakan mesin agar soket dan spigot rapat
- Tersedia sambungan kedap air dengan rubber seal atau las

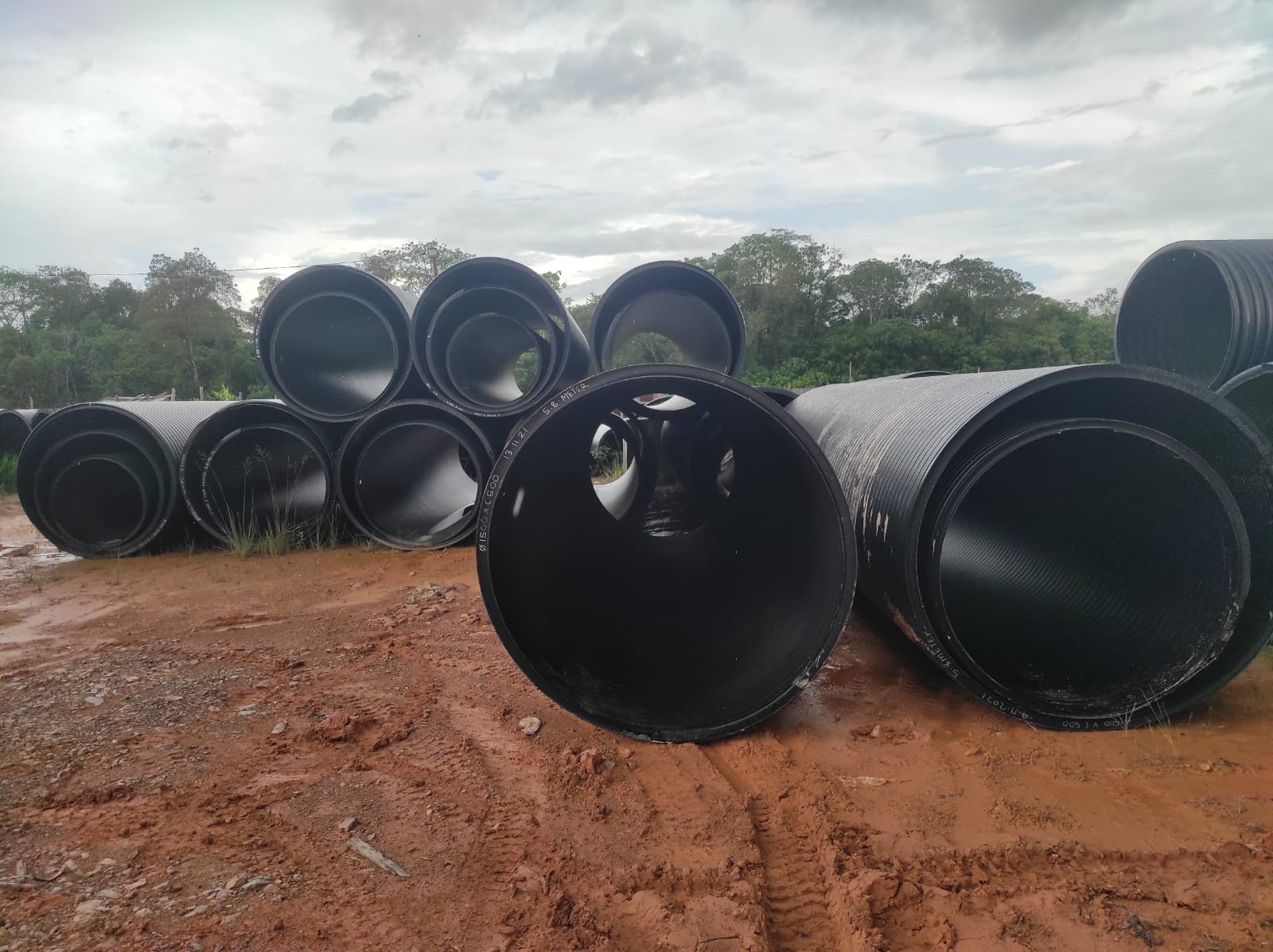

- Pipa berbeda diameter dapat disarangkan saat diangkut
Pemasangan di Lapangan
- Jumlah sambungan lebih sedikit dibandingkan pipa kaku berukuran pendek
- Sambungan soket dan spigot cepat dipasang
- Tidak memerlukan tiang pancang; alas agregat dan pasir umumnya memadai
- Waktu dan biaya pemasangan berkurang
Aplikasi Gorong-Gorong HDPE di Berbagai Sektor
Bobot yang ringan dan ketahanan terhadap korosi membuat produk ini dipakai pada pekerjaan jalan, kawasan, hingga lahan pertanian dan perkebunan.
Konstruksi Jalan
Gorong-gorong melintang dan saluran drainase pada pekerjaan jalan.
Saluran Air Hujan
Storm drain untuk menyalurkan limpasan hujan di kawasan perkotaan dan permukiman.
Drainase Tertutup
Jaringan saluran bawah tanah pada pekerjaan infrastruktur jalan dan drainase.
Perkebunan
Perlintasan parit di jalan kebun dan saluran tata air lahan.
Irigasi Pertanian
Pipa pembawa air irigasi dengan aliran gravitasi atau bertekanan rendah.
Aliran Berlumpur
Bahan yang tahan abrasi aliran sesuai untuk menyalurkan aliran yang membawa lumpur atau sedimen.
Kami melayani pengiriman ke seluruh Indonesia. Lihat area pelayanan dan layanan pengiriman kami.
Gorong-Gorong HDPE dari PT Primari Inrahm Utama
PT Primari Inrahm Utama berdiri pada tahun 2017 dan dikenal sebagai fabrikator gorong-gorong baja dengan pabrik di Setu, Kabupaten Bekasi. Gorong-gorong HDPE melengkapi lini produk tersebut untuk proyek yang membutuhkan pipa ringan dari bahan yang tidak berkarat.
Untuk diameter di atas 2.500 mm, bentang lebar, atau struktur perlintasan, tersedia gorong-gorong baja tipe Nestable Flange dan Multi Plate, termasuk varian berlapis bitumen dan berlapis fiber untuk lingkungan yang agresif.
Layanan dalam satu pintu:
- Konsultasi teknis pemilihan kelas, diameter, dan jenis sambungan
- Pengiriman ke lokasi proyek di seluruh Indonesia
- Supervisi pemasangan di lapangan
- Pelatihan pemasangan untuk tim pelaksana
Produk Terkait
Lengkapi sistem drainase dan perlintasan proyek Anda dengan gorong-gorong baja serta produk pendukung berikut.
Layanan Pendukung Pemasangan
Pemasangan yang benar sama pentingnya dengan mutu material. Tiga layanan berikut membantu memastikan gorong-gorong HDPE terpasang sesuai rencana.
Pertanyaan yang Sering Diajukan
Apa perbedaan Class C500 dan Class C1000?
Class C500 mengacu pada DIN 16961 Seri 2 dan tersedia pada diameter 300 mm sampai 1.800 mm. Class C1000 mengacu pada DIN 16961 Seri 3 dan tersedia hingga diameter 2.500 mm. Penentuan kelas mengikuti perhitungan perencana berdasarkan tinggi timbunan dan beban rencana.
Berapa diameter gorong-gorong HDPE yang tersedia?
Diameter nominal yang tersedia adalah 300, 450, 600, 750, 900, 1.200, 1.500, dan 1.800 mm untuk kedua kelas, ditambah 2.100 mm dan 2.500 mm untuk Class C1000. Panjang pipa dapat mencapai 15 m per batang.
Berapa harga gorong-gorong HDPE?
Harga ditentukan oleh kelas pipa, diameter, panjang total, jenis sambungan, dan lokasi pengiriman, sehingga tidak ada satu angka yang berlaku untuk semua proyek. Kirimkan data kebutuhan Anda melalui formulir atau WhatsApp agar kami dapat menyiapkan penawaran yang sesuai.
Bagaimana cara menyambung gorong-gorong HDPE?
Pipa dengan ujung socket-spigot dapat disambung dengan snap-on joint, rubber seal joint, atau weld joint. Rubber seal dan las bersifat kedap air. Rubber seal tersedia untuk diameter 900 mm dan lebih kecil, sedangkan pengelasan harus dilakukan oleh personel terlatih dan berkualifikasi.
Berapa tebal timbunan minimum di atas gorong-gorong HDPE?
Bergantung pada mutu timbunan dan pemadatan saat pemasangan, pipa dapat menahan beban lalu lintas dengan tebal penutup minimum 300 mm dan dapat ditanam pada kedalaman lebih dari 10 m. Pemasangan mengacu pada ASTM D2321, dan angka akhir tetap mengikuti perhitungan perencana.
Apakah gorong-gorong HDPE tahan korosi?
Ya. HDPE tidak berkarat dan tahan terhadap kondisi pH tanah yang ekstrem. Bahannya juga tahan abrasi aliran dan lentur, sehingga dapat melendut saat menerima beban tanpa retak atau pecah. Untuk pemasangannya, kami menyediakan supervisi dan pelatihan pemasangan bagi tim lapangan Anda.
